HOLA GRUPO Lenguaje de Modelado Unificado (UML)
Cartel Interactivo - Guía de Consulta de Diagramas
Diagrama de Clases
Definición
Muestra la estructura estática del sistema, definiendo sus clases, atributos, operaciones y las relaciones entre los diferentes objetos.
Uso
Es el pilar del desarrollo orientado a objetos. Se usa para el modelado conceptual y como mapa directo para la escritura de código.
Gráficos
Cajas divididas en 3 secciones (Nombre, Atributos, Métodos) conectadas por líneas que indican multiplicidad y tipo de asociación.
Ejemplo

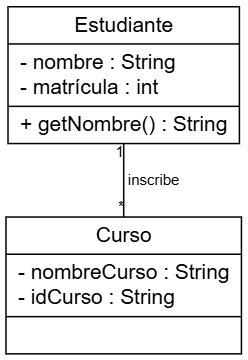

La clase Estudiante se relaciona con la clase Curso. La línea indica que 1 estudiante puede inscribir múltiples (*) cursos.
Casos de Uso
Definición
Describe la funcionalidad del sistema desde la perspectiva de los usuarios externos (actores) y cómo interactúan con él.
Uso
Se utiliza en el análisis inicial para capturar los requisitos funcionales y entender qué espera el usuario que haga el software.
Gráficos
Textos externos para Actores, Óvalos para los Casos de Uso (acciones), y un rectángulo punteado delimitando las fronteras del sistema.
Ejemplo

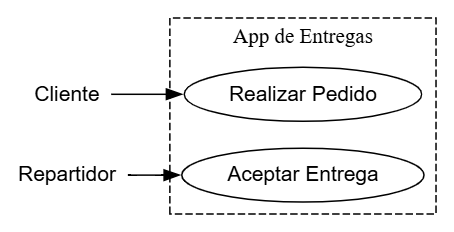

En una App de Entregas, el actor Cliente interactúa con "Realizar Pedido", mientras que el Repartidor con "Aceptar Entrega".
Secuencia
Definición
Muestra cómo los objetos interactúan entre sí y el orden cronológico en el que ocurren dichas interacciones a lo largo del tiempo.
Uso
Ideal para documentar el flujo de datos y el control de un escenario específico (como una transacción) paso a paso.
Gráficos
Rectángulos en la parte superior con "líneas de vida" punteadas que caen verticalmente, y flechas horizontales que representan el envío de mensajes.
Ejemplo

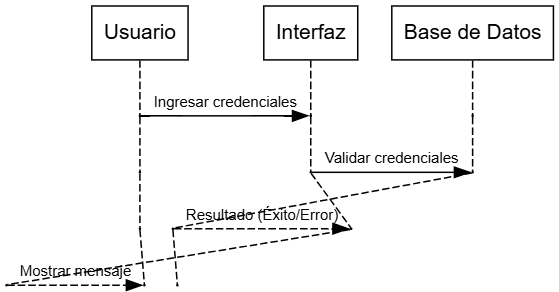

Proceso de Login: El Usuario envía credenciales a la Interfaz, esta consulta a la Base de Datos, la cual retorna el éxito o error.
Actividades
Definición
Representa el flujo de trabajo paso a paso de las actividades y acciones, actuando como un diagrama de flujo avanzado para objetos.
Uso
Modelar la lógica interna de procesos de negocio complejos, algoritmos matemáticos o las operaciones de un caso de uso.
Gráficos
Círculos para inicio/fin, rectángulos redondeados para actividades, rombos para decisiones lógicas (If/Else) y flechas direccionales.
Ejemplo

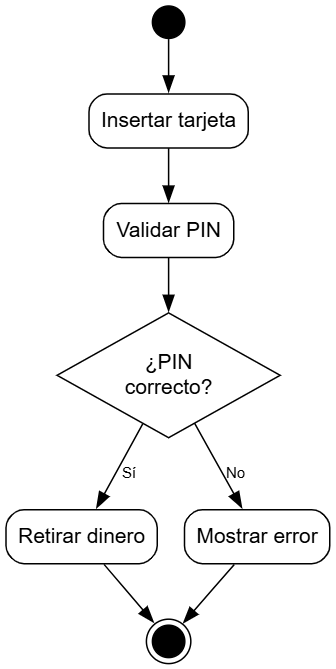

Operación de un Cajero: Se inserta tarjeta, valida PIN y hay un rombo de decisión. Si es correcto, da dinero; si no, muestra error.
